Afficheurs CMS à 7 segmentssont devenus l’un des composants d’affichage les plus utilisés dans l’électronique moderne. Des équipements industriels et dispositifs médicaux aux appareils grand public et tableaux de bord automobiles, ces modules d'affichage LED compacts offrent une excellente visibilité, efficacité énergétique et fiabilité à long terme.
Cet article explique le fonctionnement des écrans CMS à 7 segments, leurs principaux avantages, leurs applications courantes, leur comparaison avec les technologies d'affichage traditionnelles, les considérations d'installation et comment les entreprises peuvent sélectionner la solution adaptée à leurs projets. Que vous soyez ingénieur, concepteur de produits, distributeur ou responsable des achats, ce guide vous aidera à prendre des décisions éclairées.

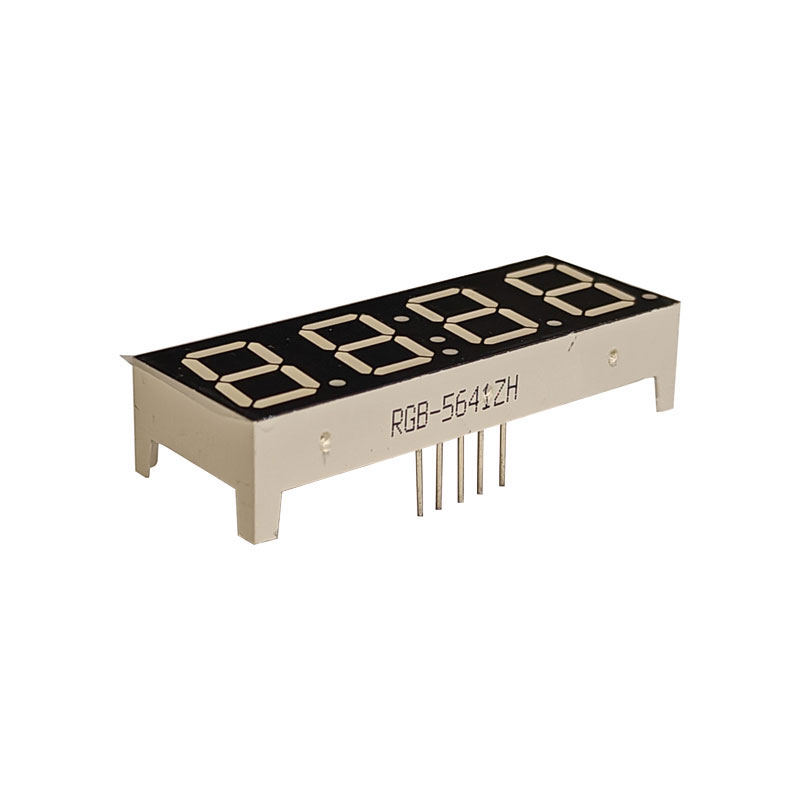

Un écran SMD à 7 segments est un composant d'affichage électronique compact conçu à l'aide de la technologie Surface Mount Device (SMD). Il se compose de sept segments de LED individuels disposés en forme de huit. En éclairant sélectivement ces segments, l'écran peut afficher des chiffres de 0 à 9 et certains caractères alphabétiques.
Contrairement aux écrans traversants traditionnels, les versions CMS sont montées directement sur la surface d'une carte de circuit imprimé (PCB), permettant des conceptions plus compactes, un assemblage automatisé et une efficacité de production plus élevée.
| Fonctionnalité | Description |
|---|---|
| Type de montage | Technologie de montage en surface (SMT) |
| Format d'affichage | Numérique et alphanumérique limité |
| Source de lumière | Technologie LED |
| Couleurs communes | Rouge, vert, bleu, blanc, ambre |
Chaque segment de l'écran contient une LED. Lorsque le courant électrique traverse un segment, celui-ci s'allume. Différentes combinaisons de segments lumineux forment différents chiffres.
Par exemple:
Les écrans CMS sont généralement disponibles en deux configurations électriques :
Toutes les cathodes sont reliées entre elles. Des segments individuels s'allument lorsqu'une tension positive est appliquée.
Toutes les anodes sont connectées ensemble. Les segments s'allument lorsqu'ils sont connectés à la terre.
Les fabricants et les ingénieurs choisissent les écrans CMS à 7 segments car ils offrent plusieurs avantages opérationnels et de fabrication.
Ces avantages rendent les écrans CMS particulièrement utiles pour les environnements de fabrication à gros volumes où l'efficacité et la cohérence sont essentielles.
Les écrans CMS à 7 segments sont utilisés dans de nombreuses industries en raison de leur simplicité, de leur durabilité et de leur rentabilité.
| Industrie | Application |
|---|---|
| Electronique grand public | Horloges numériques, calculatrices, appareils de cuisine |
| Équipement industriel | Panneaux de commande, compteurs, minuteries |
| Dispositifs médicaux | Systèmes de surveillance et équipements de diagnostic |
| Automobile | Indicateurs du tableau de bord et modules d'affichage |
| Appareils domestiques intelligents | Régulateurs de température et produits IoT |
L'une des décisions les plus importantes auxquelles les ingénieurs sont confrontés est de choisir entre les écrans CMS et les modèles traversants traditionnels.
| Facteur de comparaison | Affichage CMS | Affichage traversant |
|---|---|---|
| Méthode d'assemblage | SMT automatisé | Soudure manuelle ou à la vague |
| Espace PCB | Compact | Plus grande empreinte |
| Vitesse de production | Assemblage à grande vitesse | Processus plus lent |
| Résistance mécanique | Modéré | Très fort |
| Rentabilité | Excellent pour la production de masse | Des coûts de main d’œuvre plus élevés |
Avant de sélectionner un écran CMS à 7 segments, les ingénieurs doivent évaluer soigneusement plusieurs paramètres techniques.
Un angle de vision plus large améliore la lisibilité depuis différentes positions.
La luminosité affecte la visibilité à la lumière du jour ou sous une lumière ambiante élevée.
Une faible consommation de courant est importante pour les appareils alimentés par batterie.
Les applications industrielles nécessitent des écrans avec une large tolérance de température.
Le choix du bon écran CMS à 7 segments a un impact direct sur la qualité, les performances et l'efficacité de la fabrication du produit.
Voici plusieurs facteurs importants à considérer :
Travailler avec un fabricant expérimenté permet de réduire les risques d’approvisionnement et de garantir un approvisionnement stable à long terme.
Une disposition et des pratiques de montage appropriées des PCB améliorent considérablement les performances d'affichage et le rendement de production.
De nombreuses pannes d'écran ne résultent pas de l'écran lui-même mais d'une mauvaise conception du PCB ou de mauvaises conditions de soudure.
| Problème | Cause possible | Solution |
|---|---|---|
| Luminosité inégale | Contrôle de courant incorrect | Utilisez des résistances ou des pilotes appropriés |
| Segments morts | Mauvais joints de soudure | Inspecter la qualité de la soudure |
| Vacillant | Alimentation instable | Améliorer la régulation de la tension |
| Surchauffe | Courant excessif | Réduire le courant de fonctionnement |
À mesure que les appareils électroniques deviennent de plus en plus petits et intelligents, la technologie d’affichage évolue rapidement.
Des écrans CMS modernes à 7 segments sont actuellement développés avec :
Ces améliorations aident les fabricants à créer des systèmes électroniques plus fiables et plus économes en énergie pour les marchés mondiaux.
Des chaînes d'approvisionnement fiables sont essentielles dans l'industrie électronique. Le choix d'un fabricant d'écrans professionnel offre des avantages tels qu'une qualité de produit stable, des solutions personnalisées, un support technique et une capacité de production évolutive.
Technologie optoélectronique Cie., Ltd de Guangzhou RVB.se spécialise dans les solutions d'affichage LED de haute qualité pour les applications industrielles, automobiles, électroniques grand public et d'appareils intelligents. Avec des capacités de production avancées et des systèmes de gestion de la qualité stricts, la société soutient ses clients du monde entier avec des technologies d'affichage fiables.
Les fournisseurs professionnels peuvent également apporter leur aide en matière de couleurs d'affichage personnalisées, de tailles de chiffres, de compatibilité des PCB et d'exigences spécifiques aux applications, aidant ainsi les entreprises à réduire le temps de développement et à améliorer la fiabilité des produits.
Oui. Les écrans CMS à LED consomment relativement peu d'énergie par rapport à de nombreuses technologies d'affichage traditionnelles, ce qui les rend adaptés aux appareils portables et alimentés par batterie.
Oui. Les fabricants peuvent personnaliser la taille des chiffres, la couleur, la luminosité, la configuration des broches et l'emballage en fonction des exigences du client.
Les écrans LED de haute qualité peuvent fonctionner pendant des dizaines de milliers d’heures dans des conditions électriques et thermiques appropriées.
Le rouge et le vert sont généralement préférés car ils offrent une excellente visibilité dans la plupart des conditions d'éclairage.
Absolument. Les écrans CMS de qualité industrielle sont conçus pour résister aux vibrations, aux variations de température et aux longs cycles de fonctionnement.
Les écrans CMS à 7 segments restent l'une des technologies d'affichage les plus pratiques et les plus rentables de l'industrie électronique. Leur structure compacte, leur haute visibilité, leur faible consommation d'énergie et leur compatibilité avec les processus de fabrication automatisés les rendent idéaux pour une large gamme d'applications.
Que vous développiez des produits électroniques grand public, des systèmes de contrôle industriels, des équipements médicaux ou des produits automobiles, la sélection du bon fournisseur d'écrans peut améliorer considérablement la qualité des produits et l'efficacité de la production.
Technologie optoélectronique Cie., Ltd de Guangzhou RVB.est prêt à soutenir vos projets avec des capacités de fabrication professionnelles, des solutions d'affichage personnalisées et une assistance technique réactive.
Contactez-nousaujourd'hui pour discuter de vos besoins et découvrir la solution d'affichage LED idéale pour votre entreprise.
