Écrans matriciels LEDsont devenus une interface visuelle fondamentale dans l’automatisation industrielle, les systèmes d’information publics, la publicité commerciale et les infrastructures intelligentes. En convertissant les signaux numériques en motifs de points lumineux structurés, ces écrans offrent une communication visuelle évolutive, économe en énergie et hautement lisible dans divers environnements. Cet article explore le fonctionnement des écrans matriciels LED, comment évaluer leurs paramètres techniques, comment ils sont déployés dans des scénarios réels et comment les tendances émergentes redéfinissent leur rôle dans les futurs écosystèmes numériques. L'objectif central est de fournir une perspective structurée, technique et orientée décisionnelle aux ingénieurs, aux responsables des achats et aux intégrateurs de systèmes qui recherchent une valeur à long terme et une fiabilité des performances.
Un écran matriciel LED est composé d’une grille bidimensionnelle de diodes électroluminescentes disposées en rangées et en colonnes. Chaque LED fonctionne comme un pixel individuel capable d'émettre de la lumière lorsqu'elle est activée électriquement. En contrôlant sélectivement l'état marche/arrêt et la luminosité de chaque diode, le système restitue des caractères alphanumériques, des symboles, des animations et des motifs graphiques.
Au niveau du système, un écran matriciel LED typique comprend quatre composants principaux : le panneau matriciel LED, les circuits de commande, l'unité de commande et le module de gestion de l'alimentation. L'unité de contrôle interprète les signaux de données entrants, généralement via SPI, I2C, UART ou Ethernet, et les traduit en instructions de synchronisation pour les circuits intégrés du pilote. Ces circuits intégrés de pilote régulent le flux de courant pour garantir une luminosité et une cohérence des couleurs uniformes sur toute la matrice.
La technologie de numérisation joue un rôle essentiel dans l’efficacité de l’affichage. Au lieu d'alimenter toutes les LED simultanément, les techniques de multiplexage actualisent rapidement les lignes ou les colonnes en séquence. Cette approche réduit considérablement la consommation d'énergie tout en maintenant la persistance visuelle, permettant aux écrans grand format de fonctionner de manière fiable sur des périodes prolongées.
La sélection d'un écran matriciel LED nécessite une évaluation minutieuse des paramètres de performances qui affectent directement la visibilité, la durabilité et la compatibilité du système. Ces paramètres définissent si un écran peut répondre aux exigences opérationnelles dans des environnements intérieurs, extérieurs ou industriels.
| Paramètre | Description | Gamme typique |
|---|---|---|
| Pas de pixels | Distance entre les pixels LED adjacents, déterminant la résolution et la distance de visualisation | 1,5 mm – 16 mm |
| Luminosité | Sortie de luminance mesurée en nits pour une lisibilité intérieure ou extérieure | 800 – 8000 lentes |
| Configuration des couleurs | Spectre monochrome, bicolore ou RVB complet | Rouge / Vert / Bleu / RVB |
| Taux de rafraîchissement | Nombre de mises à jour d'affichage par seconde | ≥ 1920 Hz |
| Température de fonctionnement | Tolérance environnementale pour un fonctionnement stable | -20°C à +60°C |
Au-delà des spécifications numériques, la structure mécanique, les indices de protection contre la pénétration et la conception de la dissipation thermique sont tout aussi critiques. Les écrans déployés dans les centres de transport ou dans la signalisation extérieure doivent résister aux vibrations, à la poussière, à l'humidité et à une exposition prolongée aux UV sans dégradation de la luminance ou de la précision des couleurs.
Les écrans matriciels LED servent d'interfaces visuelles modulaires dans plusieurs secteurs en raison de leur adaptabilité et de leur longue durée de vie. Dans les environnements industriels, ils sont généralement intégrés aux panneaux de commande, aux compteurs de production et aux tableaux d'état en temps réel, fournissant des informations numériques et symboliques claires sous un éclairage ambiant élevé.
Dans les transports et les infrastructures publiques, ces écrans fournissent des mises à jour des horaires, des conseils de circulation et des notifications de sécurité. Leurs taux de contraste élevés et leurs angles de vision larges garantissent une lisibilité à différentes distances, même en plein soleil.
Les applications commerciales incluent la signalisation de vente au détail, les tableaux d'informations financières et les affichages de messages programmables. La possibilité de mettre à jour le contenu de manière dynamique permet aux entreprises de réagir rapidement aux changements opérationnels, aux cycles promotionnels ou aux exigences réglementaires.
Le développement futur des écrans matriciels LED repose sur les progrès en matière d’efficacité des semi-conducteurs, de systèmes de contrôle intelligents et d’intégration avec les réseaux numériques. Une efficacité lumineuse plus élevée et une consommation d’énergie plus faible permettront des installations plus grandes avec des coûts d’exploitation réduits.
Les plates-formes de contrôle intelligentes permettront aux écrans de s'interfacer de manière transparente avec les écosystèmes IoT, permettant ainsi des diagnostics à distance, une maintenance prédictive et un contrôle adaptatif de la luminosité en fonction des conditions ambiantes. De plus, des pas de pixels plus fins et un calibrage amélioré des couleurs élargiront leur rôle dans la communication visuelle haute définition.
Les considérations de durabilité façonnent également les priorités de conception. Les fabricants se concentrent de plus en plus sur les matériaux recyclables, les cycles de vie des composants plus longs et les architectures de pilotes optimisées en termes d'énergie pour répondre aux normes environnementales mondiales.
Q : Comment le pas des pixels affecte-t-il la distance de visualisation ?
R : Des valeurs de pas de pixel plus petites augmentent la résolution, ce qui les rend adaptées à la visualisation à courte distance, tandis que des valeurs de pas plus grandes sont optimisées pour une visibilité à longue distance.
Q : Comment les écrans matriciels LED sont-ils contrôlés ?
R : Ils sont généralement contrôlés via des microcontrôleurs, des automates ou des systèmes intégrés utilisant des protocoles de communication standardisés tels que SPI, UART ou Ethernet.
Q : Quelle est la durée de vie typique d’un écran matriciel LED ?
R : Dans des conditions de fonctionnement normales, les écrans matriciels LED de haute qualité peuvent dépasser 50 000 à 100 000 heures de fonctionnement continu.
Les écrans matriciels LED continuent de constituer une solution fiable et évolutive pour une communication visuelle structurée dans tous les secteurs. En comprenant leurs principes de fonctionnement, leurs paramètres techniques et leurs modèles de déploiement, les organisations peuvent maximiser les performances, la longévité et le retour sur investissement.
GuangDong RVB Optoélectronique Technology Co., Ltd.se spécialise dans la recherche, la fabrication et la personnalisation de solutions d'affichage matriciel LED conçues pour répondre à diverses exigences industrielles et commerciales. En mettant l'accent sur la précision de l'ingénierie et la fiabilité à long terme, la société soutient des partenaires mondiaux dans de multiples domaines d'application.
Pour des spécifications personnalisées, une consultation technique ou une collaboration sur un projet, veuillezContactez-nouspour discuter de la manière dont les solutions d'affichage matriciel LED peuvent être alignées sur des objectifs opérationnels spécifiques.
Un affichage à segments LED est un type de dispositif d'affichage électronique qui utilise des diodes électroluminescentes (DEL) disposées en segments pour afficher des chiffres, des lettres ou des symboles. Il est largement utilisé dans les horloges numériques, les compteurs, les calculatrices, les appareils électroménagers et les panneaux de commande industriels en raison de sa clarté, de sa fiabilité et de sa faible consommation d'énergie. Chaque segment de l'écran est éclairé séparément pour former des caractères numériques ou alphabétiques, permettant une visualisation précise et économe en énergie des données.
Voir plus

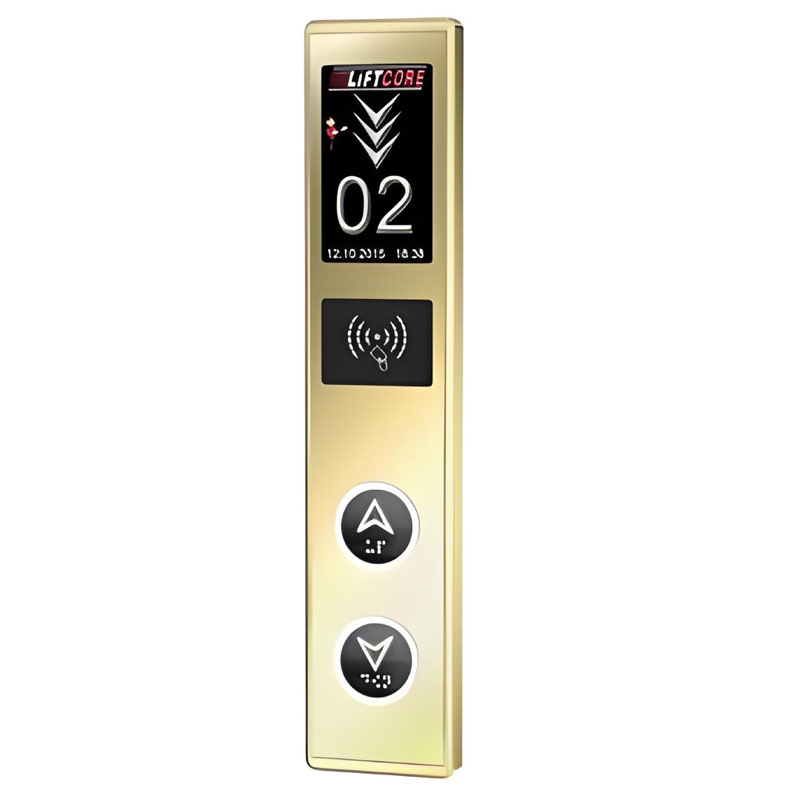

La technologie des écrans couleur numériques pour ascenseurs remodèle rapidement la façon dont les gens interagissent avec les systèmes de transport verticaux. Au-delà de simples indicateurs d'étage, ces écrans avancés offrent des visuels dynamiques, des données en temps réel, des opportunités de branding et une communication améliorée avec les passagers. Ce guide complet explique comment ces écrans résolvent les problèmes courants du secteur, tels qu'une mauvaise expérience utilisateur, des interfaces obsolètes et une diffusion d'informations inefficace, tout en améliorant la sécurité, l'engagement et l'efficacité opérationnelle.
